產品介紹

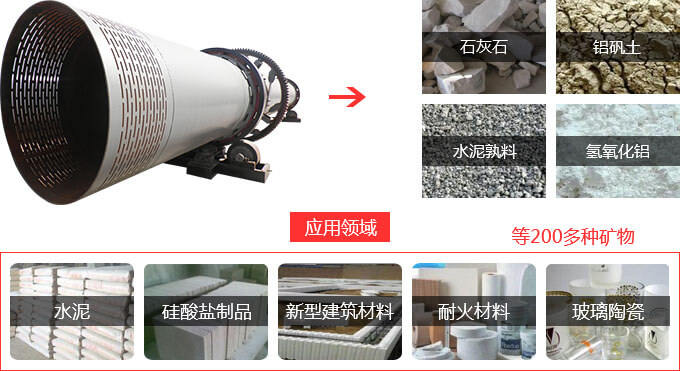

單筒冷卻機是回轉窯系統中重要設備之一，將從回轉窯出來的熟料（1000-1200℃）通過筒體回轉帶動物料與空氣進行充分熱交換，使物料冷卻到（200℃以下），同時提高熟料質量和易磨性，具有結構簡單、運轉率高、操作維護方便等特點。

產品性能

工作原理

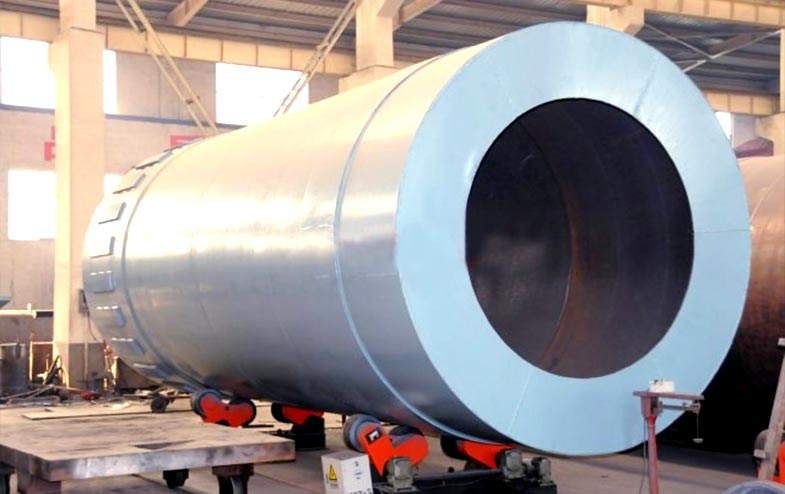

冷卻機主要由一個與水平成5%的斜度,直徑為1.5米長度為12米的回轉筒體構成。內裝有揚料板。筒體在離兩端2.5米的地方借助于托圈支撐在擋托輪裝置上，低端托圈和擋輪滾動接觸，以阻止其筒體軸向滑動。筒體的回轉是借助于固定在離厲害托圈1米處筒上的大齒圈，通過一套傳動裝置帶動。 熟料在揚料區被多次揚起，并均勻地拋撒，冷卻空氣與熱熟料進行強烈的熱交換。特別是在低溫區，可以通過改善揚料板結構、布置形式以及調整筒體的斜度和轉速，來增加熟料與冷卻空氣的接觸時間，控制熟料的移動速度，使熟料內部的熱量有充足的時間向表面?zhèn)鲗?dǎo)，從而對溫度較低熟料的熱量充分回收。

技術參數

規格 (直徑×長度)	生產能力 (t/h)	安裝斜度 (%)	主減速機	主電動機 (kw)
Φ1.5×15	2-3	3-5	ZQ500	15
Φ1.5×20	3-4	3-5	ZQ500	15
Φ1.8×18	4-6	3-5	ZQ500	18.5
Φ2.0×22	7-8.5	3-5	ZQ500	22
Φ2.2×18	7-8.5	3-5	ZQ500	22
Φ2.2×22	8-10	3-5	ZQ650	30
Φ2.4×24	12-15	3-5	ZS125	45
Φ2.5×25	15-20	3-5	ZS125	55
Φ2.8×28	16-22	3-5	ZL100	55
Φ3.0×30	20-25	3-5	ZL115	75
Φ3.2×36	28-32	3-5	ZL115	90
Φ3.3×40	32-36	3-5	ZL130	132
Φ3.6×36	35-38	3-5	ZSY450-28	185
Φ4.0×36	50-60	3-5	ZSY450-25	220
Φ4.0×45	60-70	3-5	ZSY450-25	250
Φ4.5×50	70-75	3-5	ZSY500-25	315
