產品介紹

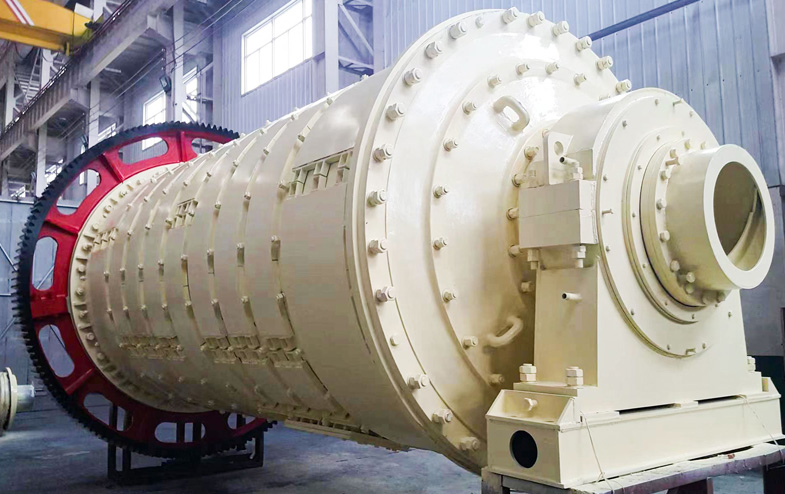

風掃煤磨是回轉窯水泥熟料生產的主要設備，同時也適用于火力發電、冶金工業、化學工業、制糖工業等制粉設備系統。

產品性能

工作原理

本磨機為邊緣傳動，由電動機通過減速機及大小齒輪帶動磨機傳動。

原煤由喂料設備進入到磨機的進料裝置中，溫度為300℃左右的熱風也通過進風管進入進料裝置，烘干倉內設有特制的揚料板將原煤揚起，使得原煤在此處進行強烈的熱交換而得到烘干，烘干后的煤塊通過設有揚料板的雙層隔倉板進入粉磨倉。

粉磨倉內裝有研磨體（鋼球），煤塊在此倉內被粉碎、研磨成煤粉。在煤塊被粉碎的同時，由專用的引風機經過磨機的出料裝置將已粉碎的煤粉及氣體一同帶出磨機，較粗的顆粒會經過出料裝置的返料螺旋返回到粉磨倉內進行再次粉磨。

技術參數

規格(直徑×長度)(m)	筒體轉速 (r/min)	研磨體裝載量 (t)	主電動機 (KW)	主減速機
Φ1.7×2.5	24.5	7.5	95	ZD40-8
Φ1.8×(3+1.5)	25	7.8	95	ZD40-10
Φ2.2×3	22	13	180	ZD50-9
Φ2.2×4.4	22.4	19	240	ZD60-11
Φ2.4×(4.5+2)	20.4	20.8	355	ZD70-8
Φ2.4×4.75	20.4	22	280	ZD60-8
Φ2.6×(5.25+2.25)	19.7	28	400	ZDY400
Φ2.8×(5+3)	18.7	32	500	MBY560
Φ2.8×(5.75+2.25)	18.7	34	500	MBY560
Φ3×(6.5+2.5)	18.3	43	630	MBY560
Φ3.2×(6.5+2)	17.08	50	710	MBY630
Φ3.2×(7+2.5)	17.08	55	710	MBY630
Φ3.4×(6+3)	17.47	54	900	MBY800
Φ3.4×(6.5+2.5)	17.47	54	900	JDX-80
Φ3.5×8	17.2	80	1000	MBY800
Φ3.8×(7+2.5)	16.7	75.5	1250	MBY(X)800
Φ3.8×(7.5+3)	16.7	80	1400	JDX-90
Φ3.8×(7.75+3.5)	16.7	85	1400	JDX-90

注：產量根據不同物料，進料粒度等因素其結果將有所不同
