回轉窯是冶金、化工、建材等行業生產流程中核心設備，保證期安全、效率高的運行時提高企業生產效益的關鍵。滾圈作為紅星回轉窯中的一個小零件，在生產過程中卻起著非常重要的支承作用，這個其結構有著密不可分的關系，下文中我們詳細介紹。

回轉窯屬于回轉圓筒類設備，小角度傾斜安裝，以低速回轉。運行時，物料從窯的高（又稱窯尾端）加入；燃料由窯的底端（又稱窯頭端）噴入，煙氣由高排出；隨著窯筒體的回轉，窯內物料在翻轉的同時沿軸向移動；物料在移動過程中，通過與熱氣流的逆流換熱而得到加熱，經過物理與化學變化，成為合格產品從低端卸出。

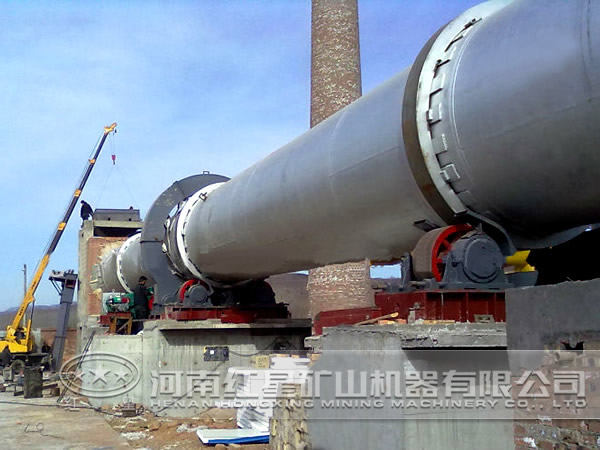

滾圈是套在回轉窯筒體上的剛性環，筒體、窯襯、物料等所有回轉部分的重量都是通過滾圈傳遞到支撐裝置上的，滾圈可以傳遞幾百噸中的載荷，其本身的承重重量也可達幾十噸，是回轉窯重要的零件。

滾圈為一厚圓環，在水泥窯中稱之為輪帶，是回轉窯的主體部件之一，回轉窯筒體、窯襯、物料等所有回轉部位的重量，都要通過滾圈施加到拖輪上。

按截面形式滾圈可以分為矩形、箱形、剖分式。矩形滾圈截面是實心矩形、整體結構，因此鑄造裂縫少，鑄造缺陷不突出。箱形滾圈截面形狀復雜，內部分布許多孔和空腔，截面形狀復雜，鑄造中易產生裂縫等缺陷，使該結構在不降低筒體剛度的情況下，節約了材料。因此，大型回轉窯一般都是用箱形滾圈。

滾圈分固定式和活套式連接兩種。固定式連接是將筒體的短節與滾圈焊接在一起，這種結構筒體的截面抵抗變形能力較好，但由于回轉窯起停時筒體和滾圈的溫差變化大，陳勝較大熱應力，易產生“頸縮”現象?；钐资竭B接是將滾圈松套在筒體上，筒體和滾圈之間采用焊接式墊板來連接。目前回轉窯筒體和滾圈基本上采用活套式連接方式。

以上就是紅星機器對于回轉窯重要部件滾圈結構的介紹，更多回轉窯知識，歡迎致電咨詢。
