產品介紹

螺旋分級機在選礦作業中與球磨機配成閉路循環流程，將合乎粒度 大小要求的礦物作為成品從溢流端排放到下端工序，將粗砂送回球 磨機中再磨。

產品性能

工作原理

分級機工作原理：分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級加于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。

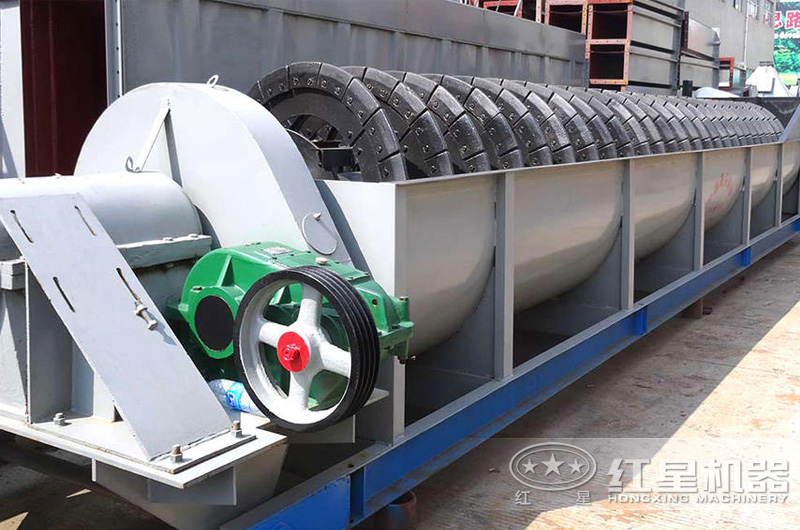

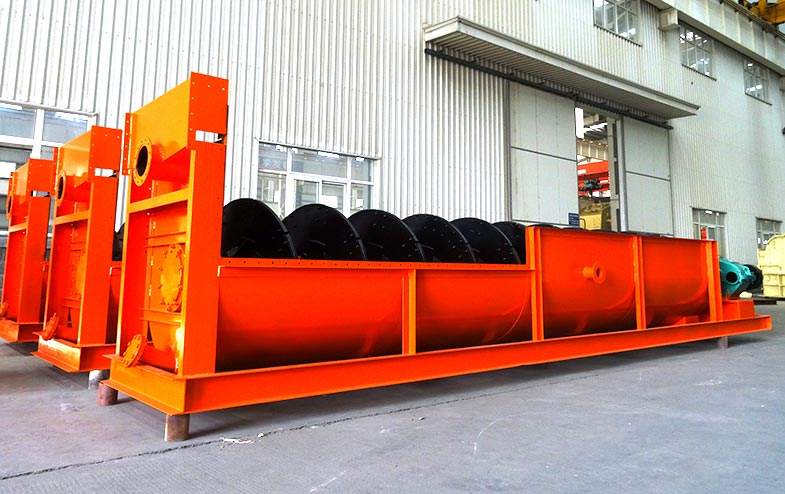

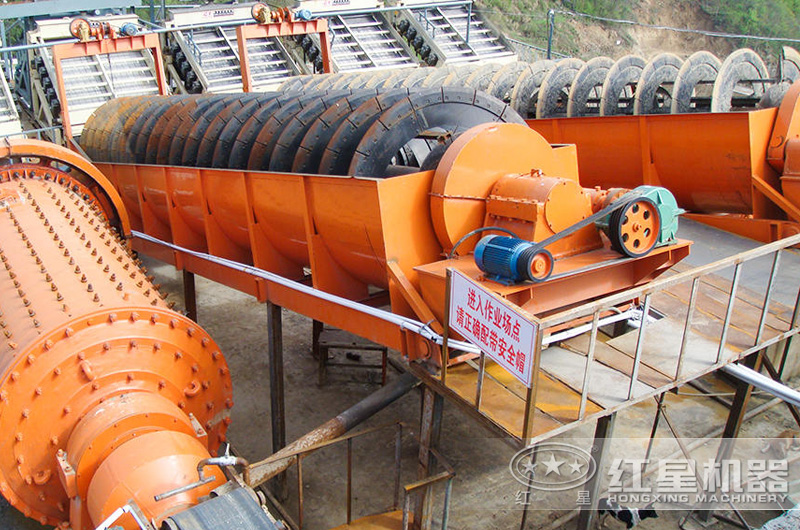

圖片實拍

技術參數

型號	螺旋直徑	水槽長度	螺旋轉速(r/min)	處理量（t/d）		電動機功率		外形尺寸（mm≤）
				按返砂	按溢流	傳動用	升降用	長	寬	高
FG-3	300	3000	12-30	80-150	20	1.1	----	3850	490	1140
FG-5	500	4500	8-12.5	135-210	32	1.1	----	5430	680	1480
FG-7	750	5500	6-10	340-570	65	3	----	6720	980	1820
FG-10	1000	6500	5-8	675-1080	110	5.5	----	7590	1240	2380
FC-10		8400		675-1080	85	7.5	----	9600	1240	2680
FG-12	1200	6500	4-6	1170-1870	155	7.5	2.2	8180	1570	3110
FC-12		8400		1170-1870	120	7.5	2.2	10370	1540	3920
2FG-12		6500		2340-3740	310	15	4.4	8230	2790	3110
2FC-12		8400		2340-3740	240	15	4.4	10370	2790	3920
FG-15	1500	8300	4-6	1830-2740	235	7.5	2.2	10410	1880	4080
FC-15		10500		1830-2740	185	7.5	2.2	12670	1820	4890
2FG-15		8300		2280-5480	470	15	4.4	10410	3390	4080
2FC-15		10500		2280-5480	370	15	4.4	12670	3370	4890
FG-20	2000	8400	3.6-5.5	3290-5940	400	11-15	3	10790	2530	4490
FC-20		12900		3210-5940	320	11-15	3	15610	2530	5340
2FG-20		8400		7780-11880	800	22-30	6	11000	4600	4490
2FC-20		12900		7780-11880	640	22-30	6	15760	4600	5640
FG-24	2400	9130	3.67	6800	580	15	3	11650	2910	4970
FC-24		14130		6800	490	18.5	4	16580	2930	7190
2FG-24		9130		13600	1160	30	6	12710	5430	5690
2FC-24		14130		13700	910	37	8	17710	5430	8000
2FG-30	3000	12500	3.2	23300	1785	40	8	16020	6640	6350
2FC-30		14300		23300	1410	----	----	17091	----	8680
