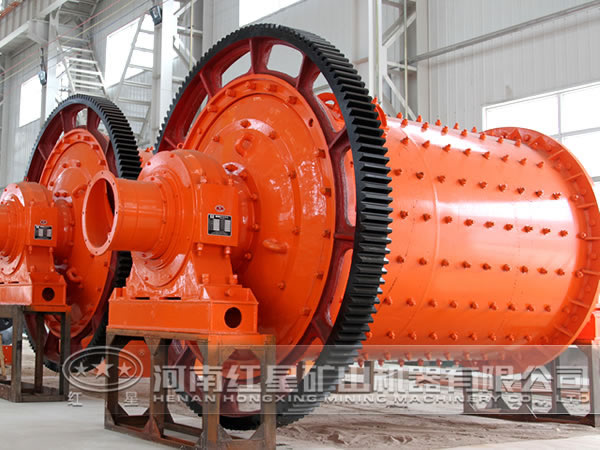

球磨機是一種重要的細磨設備，在水泥工業中應用很廣泛，由于其筒體較長，可使物料在磨機中被粉磨的時間較長，得到成品的細度和品質也較高。礦山行業的朋友想必對球磨機構造十分熟悉，球磨機專家紅星機器來為大家講講球磨機設備的具體構造。

球磨機的筒體是球磨機主要工作部件之一，筒體工作時除承受研磨體的靜載荷外，還受到研磨體的沖擊，所以筒體上產生的交變應力，因此，它必須具有足夠的強度和剛度。

紅星球磨機筒體殼由鋼板輥卷而成，襯板采用耐磨材料，鑄成波浪形斷面，與筒體內壁之間墊有橡膠墊板，起緩沖、貼緊作用。筒體外面螺母下墊密封圈和錐形墊圈，防止?jié)B漏。

出料口軸頸端面依軸承襯寬度定位，此端為球磨機主體固定端 。圓筒篩材質為1Cr18Ni9 Ti ，內部增設了螺旋結構，較大的顆粒經螺旋返回筒體內繼續粉磨，圓筒篩還設有清洗水裝置和放氣孔。進料口內壁呈螺旋型，以實現強制給料功能，并且能使偶爾進入螺旋筒內的鋼球返回。進料端蓋軸頸寬度大于軸承襯寬度20 mm ，以適應回轉部熱脹冷縮引起的變形。

主軸承座采用密封式結構，內部裝設120度搖桿式軸瓦，鎢金層預埋蛇形冷卻水管，并埋設測溫點，即埋設測溫鉑熱電阻或電偶。軸承襯與中空軸的包角呈120度，摩擦面上鑄 有巴氏軸承合金 ，軸承襯與軸承座之間呈鼓形面接觸，可以自動調心，每個主軸承上裝有兩個鉑熱電偶，溫升超過規定值時，自動停機。

大型球磨機的傳動方式主要是邊緣傳動，采用同步電動機的傳動方式的球磨機具有低速、重載、起動力矩大等特點，正常工作時，其負載基本穩定，因此，大型球磨機都是采用空載啟動同步電動機，然后再用氣動離合器連接球磨機負載，這樣既降低了同步機的功率，又達到了節能目的。

實踐出真知，紅星機器認為，球磨機操作人員上崗前需要對其進行系統的培訓，特別是真正的上手操作實踐，這樣更能夠加快操作人員對設備的熟識速度和程度。
